產品詳情

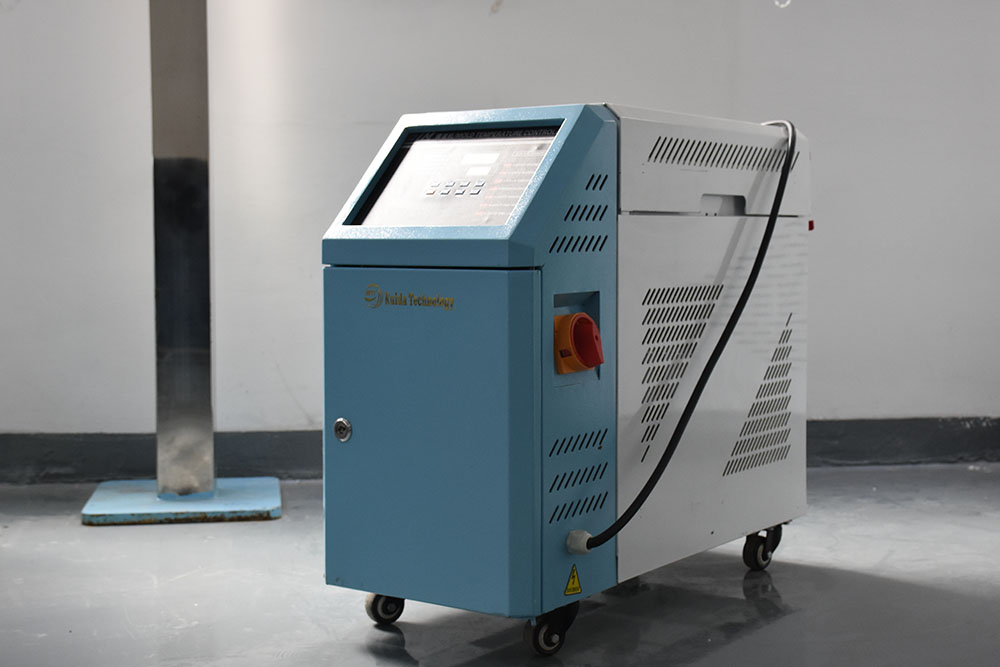

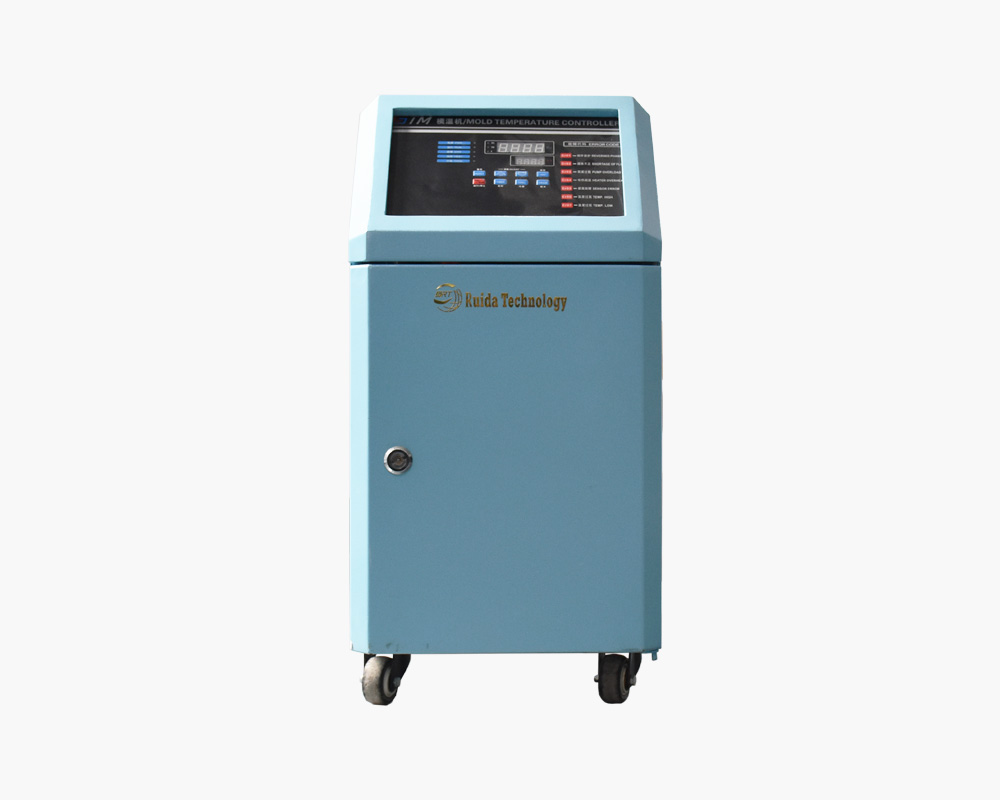

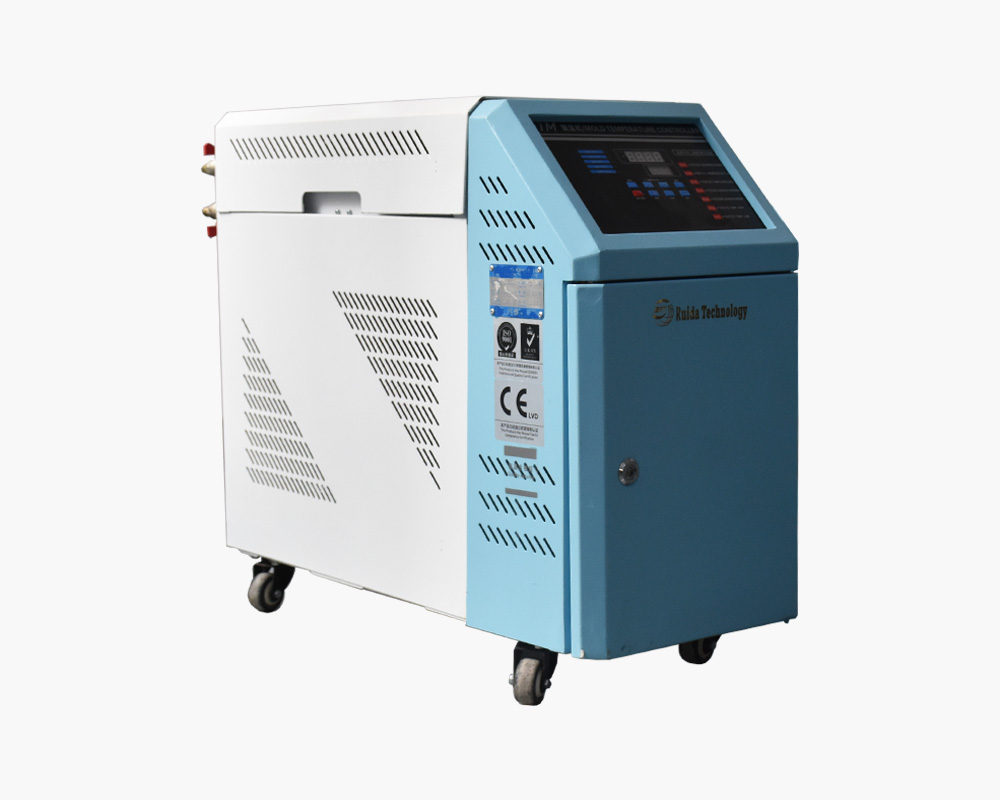

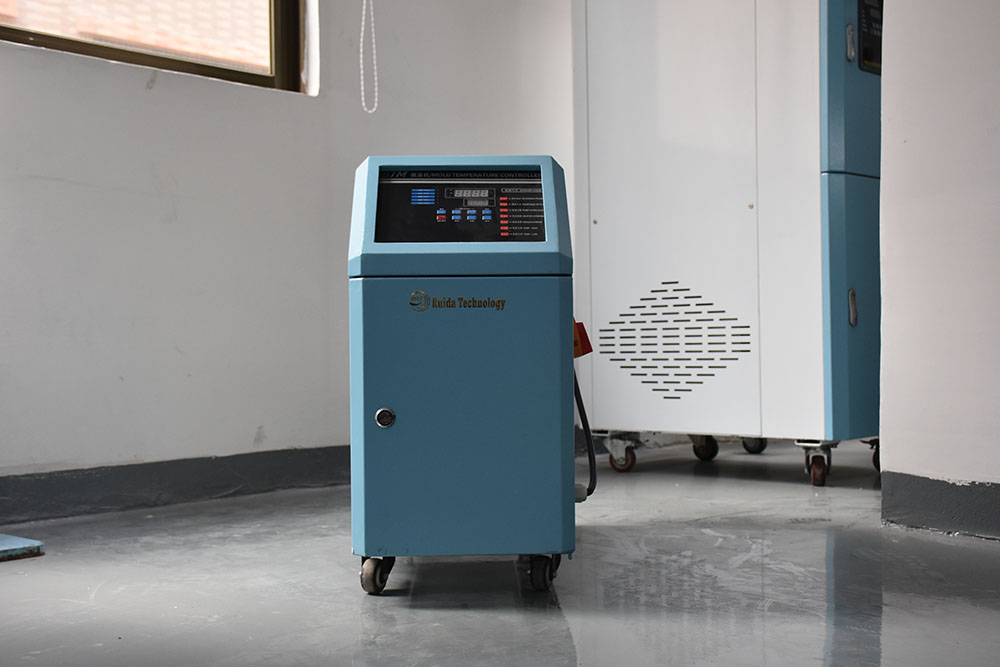

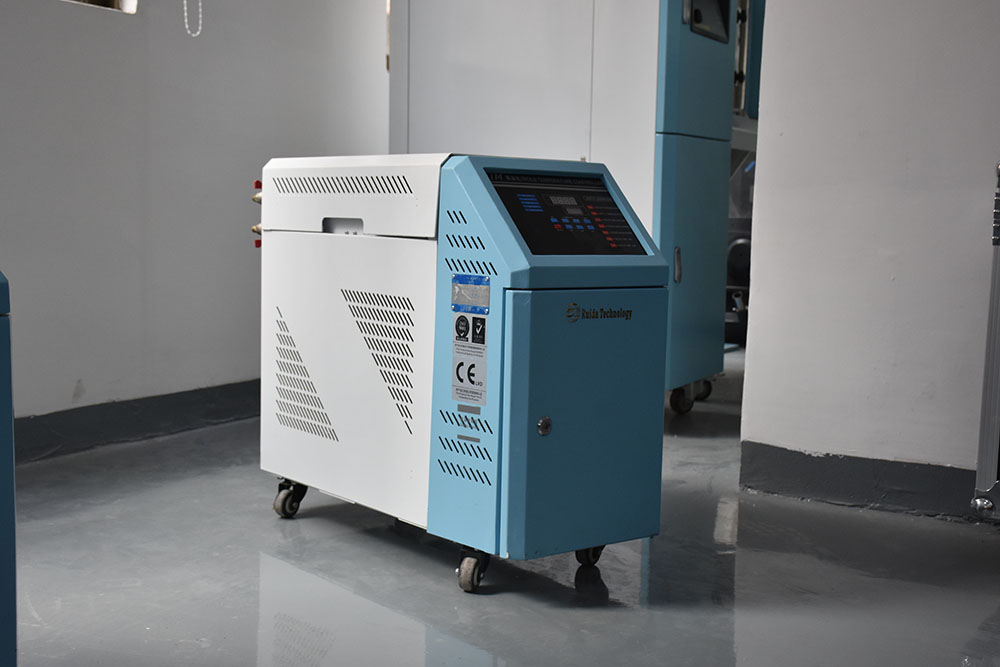

SM-O系列油式模具控溫機有標準型和高溫型兩種,主要應用于模具的加熱與恒溫。此外,尚可適用于其它有相同需求的領域。此系列模溫機采用模具回油經冷卻器間接冷卻的方式,再由泵浦加壓經過電熱管高溫加熱后送到模具,來達到加熱與恒溫的要求。精密P.I.D溫控可確保穩定的溫度控制。
1、采用全數位P.I.D分段式控溫系統,在任何操作狀態下均可維持穩定的模具溫度,控溫精度達±°C;
2、采用高效的高溫泵浦,壓力大,穩定性高;
3、多項安全裝置,當發現故障時,本機可自動偵測到異常,并有指示燈顯示狀況;
4、電熱管均采用不銹鋼制造;
5、SM標準型加熱溫度可達200°C;
6、高效的回路設計,在油路故障時,不會發生高溫爆裂;
7、外形設計美觀大方,便于拆卸,維修方便。
模溫機主要用于模具的加熱、恒溫、除此之外,尚適用于其它需要加熱與恒溫的領域。
從模具回來的高溫油經回油口流到冷卻器冷卻然后由泵浦輸送到加熱器經加熱管加熱后在送至模具,如此循環。此過程中如果高溫油溫度過高。系統啟動電磁閥,冷卻水流經加熱器對高溫油進行間接冷卻,降低加熱器被高溫油的溫度,從而實現恒溫的目的。如果高溫油的溫度還是維持高溫只EGO(超溫保護器)的設定溫度,系統啟動高溫報警并停機;當油箱內液面下降到一定位置時,安裝在油箱上的液位開關發出低液信號,系統啟動低液為報警。
規格表
6x2/3.2x2
36
機型
最高溫度
電熱
泵浦功率
泵浦最大流量
泵浦最大壓力
加熱桶數量
主油箱/副油箱容量
冷卻方式
模具接頭
外形尺寸
凈重
SM-600
200°C
6
0.55
27
3.8
1
6/3.2
間接冷卻
3/8′′(2x2)
635x280x740
65
SM-600-D
200°C
6x2
0.55x2
27x2
3.8
2
間接冷卻
3/8′′(4x2)
655x560x740
130
SM-900
200°C
9
0.75
42
5.0
1
6/3.2
間接冷卻
3/8′′(2x2)
635x280x740
70
SM-900-D
200°C
9x2
0.75x2
42x2
5.0
2
6x2/3.2x2
間接冷卻
3/8′′(4x2)
655x560x740
140
SM-1200
200°C
12
1.5
74
6.2
1
6.8/11.8
間接冷卻
3/8′′(4x2)
795x340x845
100
SM-2400
200°C
24
3
130
8.0
2
11/16
間接冷卻
1′′(1x2)
900x390x935
145
SM-3600
200°C
4
200
8.0
3
14/16
間接冷卻
1 1/4′′(1x2)
900x385x980
155
注:1)“D”表示雙段,“HT”表示高溫型;
2)泵浦參數測試條件:50Hz電源,20°C頓凈水(最大流量和最大壓力允許±10%的偏差);
3)機器電壓規格為:3Φ,400V,50Hz。
模溫機選型參考表
成型機鎖模力(T) | 成型能力(kg/hr) | 泵浦流量(L/min) |
---|---|---|
25以下 | 3以下 | 10 |
25-50 | 3-6 | 25 |
200-300 | 25-40 | 40 |
300-650 | 40-80 | 60 |
650以上 | 80以上 | 120 |
